火花机光学尺的安装方式
光学尺一般安装在电火花机床的工作台上，随随机床移动。读数头固定在床上，读数头尽可能安装在主尺下方。安装方式的选择必须注意火花机液体的飞溅方向。此外，一般来说，读数头应尽可能安装在相对于火花机的静止部件上。此时，输出线可以轻松固定，无需移动，而直尺应安装在相对于机床的移动部件上。
1.将火花机光学尺安装在安装座上时，光学尺不能直接安装在粗加工机床上。光学尺和读数头分别安装在机床相对运动的两部分上。用千分表检查机床工作台主尺安装面与导轨移动方向的平行度。千分表固定在床身上，工作台移动达到0.1毫米/1000毫米的平行度。如果不能满足这一要求，有必要设计和加工一个光栅尺底座。此外，读数头应安装在读数头底座上。读数头底座与尺身底座之间的总误差不得大于0.2毫米。安装时，调整读数头的位置，使读数头与光栅尺体之间的平行度约为0.1毫米，读数头与光栅尺体之间的距离约为1 ~ 1.5毫米

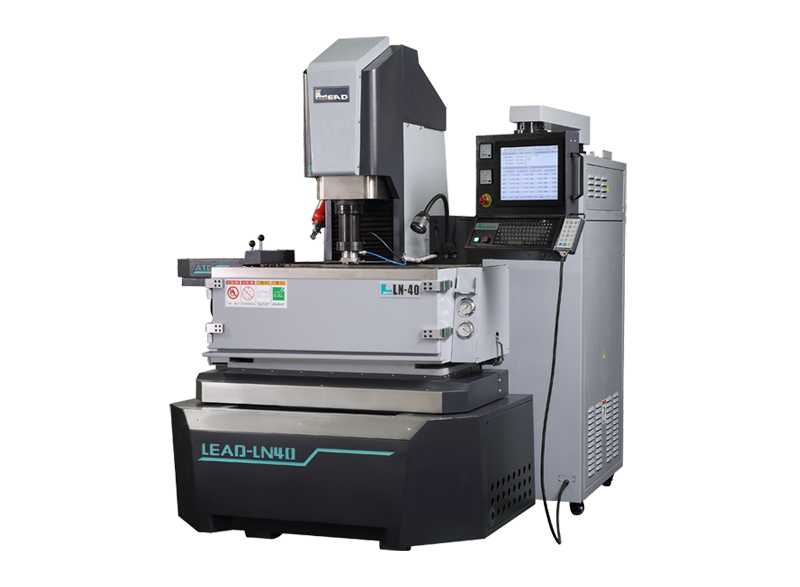

火花机
2.安装电火花机床光学尺的主尺用M4螺丝将光栅尺安装在机床安装的工作台安装面上，但不要拧紧。将千分表固定在床身上，移动工作台。用百分表测量主尺平面与机床导轨移动方向的平行度，调整主尺M4螺丝的位置，使主尺平行度在0.1毫米/1000毫米以内，并拧紧M2螺丝。
3.安装火花机光学尺的读数头时，首先要保证读数头的基面符合安装要求，然后安装读数头。安装方法与主尺相似。最后，调整读数头，使读数头与光栅主尺的平行度在0.1毫米以内，读数头与主尺的间隙控制在1 ~ 1.5毫米以内
4.检查火花机的光学尺。安装光学尺后，打开数显表，移动工作台，观察数显表计数是否正常。
在机床上选择一个参考位置，并将工作点前后移动到所选位置。数字显示仪表的读数应该相同(或回零)。此外，还可以使用百分表，这样百分表和数显表就可以同时调零。

5.火花机光学尺护罩火花机光学尺配有护罩。屏蔽的设计根据光栅传感器的放大的横截面来确定，留下一定的空间尺寸。防护罩通常用橡胶密封，因此具有一定的防水和防油能力。
